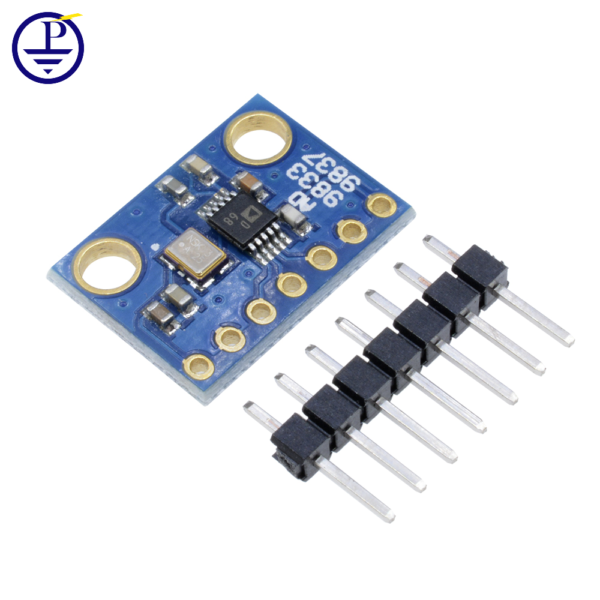

Módulo generador de señales AD9833

Descripción

Este módulo comprende un microprocesador programable perfecto para crear salidas triangulares, rectangulares y sinusoidales.

La fase y la frecuencia se pueden programar fácilmente con el generador de ondas AD9833. No se necesitan componentes externos.

Los registros de frecuencia son 28 bits de ancho: en una velocidad de reloj de 25 MHz se puede alcanzar una resolución de hasta 0,1 Hz.

El generador de señal rectangular sinusoidal funciona con una fuente de alimentación de 2,3 V a 5,5 V.

Datos relevantes

⚡ Marca: Genérico

⚡ Modelo: AD9833

Aplicaciones

⚡ Generación de tiempos de reloj

⚡ Generador de señales

⚡ Generación de señales ultrasónicas

Características técnicas básicas

⚡ Fase y frecuencia programables digitalmente

⚡ 12.65mW de consumo de energía a 3 V

⚡ Rango de frecuencia de salida de 0.1Hz a 12.5MHz

⚡ Resolución de 28 bits (25MHz Reloj de referencia)

⚡ Salidas de señal: Sinusoidal, triangular, cuadrada

⚡ Fuente de alimentación: 2.3V a 5.5V

⚡ Interfaz de comunicación: SPI de 3 hilos

⚡ Rango de temperatura extendida: -40°C a 105°C

⚡ Opción de apagado

⚡ Dimensiones del paquete: 7*5*0.2cm

⚡ Peso: 0.055Kg

Accesorios

✅ Conector header de 10 pines

Garantía

Sin garantía

Observaciones

No se requieren componentes externos

Datos adicionales

⚡ Datasheet chip AD9833
